Eine Kabeltüllendichtung für die Automobilindustrie ist ein geformtes Gummibauteil, das eine Plattenöffnung auskleidet und Drähte, Kabel oder Schläuche umschließt, die durch sie hindurchgeführt werden. Diese Tüllen erfüllen drei entscheidende Aufgaben im modernen Fahrzeugdesign. Erstens schützen sie Drähte und Schläuche vor Abrieb an scharfen Metallkanten. Zweitens dichten sie Öffnungen gegen Wasser, Staub und Straßengeräusche ab. Drittens isolieren sie Vibrationen, die empfindliche Komponenten beschädigen könnten. Sie finden geformte Gummitüllen in jedem Fahrzeug, vom Pkw bis zum Schwerlast-Lkw. Ihre Einsatzgebiete erstrecken sich über Automobilanwendungen, Industrieanlagen und Elektronik. Ingenieure und Beschaffungsspezialisten verlassen sich auf hochwertige Gummitüllen, um langfristige Zuverlässigkeit zu gewährleisten. Dieser Beitrag bietet praktische Anleitungen zu Design, Materialauswahl und Anwendungsanforderungen für Automobil-Tüllen.
Eine Kabeltüllendichtung für die Automobilindustrie ist ein geformtes Gummibauteil. Sie kleidet eine Plattenöffnung aus und umschließt Drähte, Kabel oder Schläuche, die durch sie hindurchgeführt werden. Sie installieren Kabeltüllendichtungen überall dort, wo Kabel oder Schläuche eine Metalloberfläche durchqueren müssen. Dies schafft eine Schutzbarriere zwischen der scharfen Plattenkante und dem Kabelbündel. Die Tülle verhindert den direkten Kontakt zwischen Metall und Draht, der die Isolierung mit der Zeit beschädigen würde.
Sie finden diese Teile in Türverkleidungen, Spritzwänden und Bodenblechen. Techniker nennen sie manchmal Ösen. Die Kernfunktion bleibt dieselbe: schützen, abdichten und isolieren. Geformte Gummitüllen erfordern eine sorgfältige Materialauswahl für jede Anwendung. Geformte Gummitüllen müssen über Jahre hinweg druckverformungsbeständig bleiben und ihre Flexibilität bewahren. Geformte Gummitüllen bilden ein kritisches Schutzsystem in jedem Fahrzeug. Geformte Gummitüllen beeinflussen direkt die langfristige Zuverlässigkeit. Hochwertige geformte Gummitüllen gewährleisten eine gleichbleibende Leistung.
Automobil-Tüllen erfüllen drei Hauptfunktionen. Erstens schützt der Gummi Drähte vor Abrieb. Fahrzeugplatten haben scharfe gestanzte Kanten. Der Gummi polstert diesen Kontaktpunkt ab. Ohne diesen Schutz verschleißt die Drahtisolierung mit der Zeit.
Zweitens bilden diese Gummitüllen eine Abdichtung gegen Umwelteinflüsse. Wasser, Staub, Schmutz und Straßengeräusche dringen durch jede unversiegelte Lücke ein. Eine korrekt sitzende Tülle blockiert diese Elemente. Sie benötigen Beständigkeit gegen Feuchtigkeit und Schmutz. Sie benötigen Beständigkeit gegen extreme Temperaturen für anspruchsvolle Bedingungen.
Drittens isolieren diese Teile Vibrationen. Motorvibrationen und Straßenstöße übertragen sich durch die Platten. Diese Kräfte lockern Verbindungen über Tausende von Kilometern. Der Gummi absorbiert diese Kräfte und dämpft sie effektiv.
Diese drei Funktionen machen Automobil-Tüllen für das moderne Fahrzeugdesign unverzichtbar. Sie müssen für jede Anwendung das richtige Teil auswählen. Das Verständnis der Umwelteinflüsse hilft bei der richtigen Auswahl. Wählen Sie für hohe Haltbarkeitsanforderungen in Automobilanwendungen Materialien mit Beständigkeit gegen Hitze und Öl.
Sie müssen die Kabeltüllendichtung für die Automobilindustrie an die Platte anpassen, mit der Sie arbeiten. Automobil-Blechplatten in Rohkarosseriestrukturen liegen typischerweise in einer Dicke von 0,8 mm bis 2,5 mm. Dieser Bereich definiert die Nutbreite, die Sie für einen sicheren Sitz benötigen. Auch die Lochgeometrie ist wichtig. Runde Löcher eignen sich für Standard-Kabeldurchführungen. Ovale oder längliche Öffnungen nehmen breitere Bündel auf.
Die Befestigungsmerkmale bestimmen, wie gut die Tülle an ihrem Platz bleibt. Schnapplippen oder umlaufende Rippen erzeugen eine Presspassung mit der Plattenkante. Diese Presspassung erzeugt den erforderlichen Auszugswiderstand. Ohne ordnungsgemäße Befestigung verschiebt sich die Tülle unter Vibration oder Kabelspannung. Geformte Gummitüllen verlassen sich auf Materialkompression, um ihre Position zu halten. Der Gummi muss sich ausreichend komprimieren lassen, um zu greifen, darf sich aber nicht dauerhaft verformen. Sie müssen auch die Kantenbeschaffenheit der Platte berücksichtigen. Scharfe Grate können den Gummi mit der Zeit zerschneiden. Ein kleiner Radius an der Lochkante verlängert die Lebensdauer. Diese Faktoren definieren zusammen die mechanische Leistung von geformten Gummitüllen in allen Anwendungen. Automobil-Tüllen erfordern sorgfältige Aufmerksamkeit für diese Details. Tüllen verhindern vorzeitige Kabelausfälle. Diese Tüllen bewältigen unterschiedliche Plattendicken gut. Die Gummimischung bestimmt die langfristige Leistung. Tüllen müssen zudem über die Lebensdauer des Fahrzeugs hinweg Umwelteinflüssen standhalten.
Die Durchführungsabmessungen müssen den gesamten Außendurchmesser des Bündels aufnehmen. Sie müssen Raum für Bewegungen lassen, ohne Lücken zu schaffen. Wenn sich das Bündel während des Fahrzeugbetriebs verschiebt, kann die Dichtung brechen. Eine Zugentlastung verhindert dieses Problem. Der Gummi hält das Bündel an einem festen Punkt, sodass keine Spannung auf interne Verbindungen übertragen wird. Wellbalgstrukturen ermöglichen flexibles Biegen auf engem Raum. Sie sehen diese in Türschwellen und Spritzwanddurchführungen. Die Bälge biegen sich mit der Tür- oder Kabelbaum-Bewegung. Integrierte ovale Basen passen in enge Plattenöffnungen, wo runde Löcher nicht funktionieren. Dieses Design spart Platz und vereinfacht die Montage.
Sie müssen auch den Führungsweg berücksichtigen. Scharfe Biegungen in der Nähe von Gummitüllen erhöhen die Reibung und den Verschleiß der Isolierung. Ein gerader Ansatz durch die Tülle minimiert die Belastung. Für Mehrkabelbündel können Sie Kabeltüllendichtungen mit mehreren Hohlräumen verwenden. Jeder Hohlraum führt ein Kabel separat. Dies verhindert das Scheuern zwischen Kabeln innerhalb desselben Bündels. Geformte Gummitüllen mit internen Trennwänden halten die Trennung sauber. Das Gesamtziel ist der Schutz der Verkabelung bei gleichzeitiger Aufrechterhaltung der Dichtungsintegrität. Dieser Leitfaden für Tüllendesign deckt die Routing-Entscheidungen ab, die Sie treffen müssen. Das Verständnis dieser Prinzipien hilft Ihnen, Gummitüllen für Ihr Produktdesign und Ihre Anwendung zu spezifizieren. Geformte Gummitüllen liefern zuverlässige Leistung, wenn sie korrekt für die spezifischen Anforderungen jeder Installation ausgelegt sind. Automobil-Tüllen bieten langfristige Zuverlässigkeit, wenn sie an die richtige Platte und die richtigen Routing-Bedingungen angepasst sind. Tüllen spielen eine entscheidende Rolle beim Schutz elektrischer Fahrzeugsysteme. Gummi geformte Tüllen sind Präzisionsbauteile, die eine sorgfältige Konstruktion erfordern.
Sie sind in jedem Fahrzeug ständigen Bedrohungen durch die Umwelt ausgesetzt. Wasser, Staub, Schmutz und Straßengeräusche greifen die Verkabelung durch jede Öffnung an. Gummitüllen blockieren diese Verunreinigungen an der Plattenschnittstelle. Der Gummi schafft eine dichte Barriere, die Feuchtigkeit von empfindlichen Verbindungen fernhält. Diese Umgebungsabdichtung schützt die interne Verkabelung vor Korrosion und Kurzschlüssen. Sie verlängern die Lebensdauer erheblich, wenn Sie die richtigen geformten Gummitüllen für jede Öffnung wählen.
Hitze und Abrieb wirken zusammen, um ungeschützte Verkabelung zu zersetzen. Motorräume erreichen extreme Temperaturen, die Standardisolierungen zersetzen. Straßenvibrationen führen dazu, dass Drähte an Metallkanten reiben. Hochwertige Gummitüllen absorbieren diese Vibrationen und polstern das Kabelbündel ab. Das Material muss hitzebeständig sein und über die Zeit flexibel bleiben. Diese geformten Gummitüllen liefern die Haltbarkeit, die Sie für eine langfristige Leistung benötigen.
Die Spritzwand trennt den Motorraum von der Fahrgastzelle und trägt dazu bei, das Eindringen von Hitze, Lärm und Dämpfen in den Innenraum zu verhindern. Kabeldurchführungen, die an der Spritzwand installiert sind, sind daher einigen der anspruchsvollsten Bedingungen in einem Fahrzeug ausgesetzt. Sie müssen erhöhten Temperaturen unter der Motorhaube, ständigen Vibrationen, Feuchtigkeit sowie dem Kontakt mit Öl, Kühlmittel und anderen Verunreinigungen standhalten.
Spritzwand-Kabeldurchführungen müssen möglicherweise auch spezifische Verlegewinkel und begrenzten Bauraum berücksichtigen. Rechtwinklige Ausführungen können beispielsweise dazu beitragen, Kabelbäume zu verlegen, während sie gleichzeitig die Biegebelastung reduzieren und die Montage vereinfachen. Gleichzeitig muss die Kabeldurchführung einen sicheren Sitz und eine wirksame Abdichtung gegen Umwelteinflüsse um die Durchführung herum gewährleisten. Die Auswahl einer geeigneten Gummimischung und eines passenden Designs der Kabeldurchführung ist entscheidend für den Schutz der Verkabelung über die gesamte Lebensdauer des Fahrzeugs.
EPDM wird aufgrund seiner starken Witterungsbeständigkeit häufig für Karosserie- und Außenanwendungen im Automobilbereich eingesetzt. Es verhält sich gut gegenüber Ozon, UV-Strahlung, Regen und Temperaturschwankungen, was es für Türverkleidungen, Bodenbleche und Karosserieöffnungen im Außenbereich geeignet macht.
Gummi-Kabeldurchführungen aus EPDM können ihre Flexibilität und Dichtleistung auch bei längerer Witterungseinwirkung beibehalten. Sie eignen sich besonders für allgemeine Anwendungen, bei denen Beständigkeit gegen Witterung, Feuchtigkeit und Alterung wichtiger ist als Beständigkeit gegen erdölbasierte Flüssigkeiten. Für viele Karosserieteile und Außenanwendungen bietet EPDM ein praktisches Gleichgewicht zwischen Leistung, Haltbarkeit und Kosten.
Silikonkautschuk wird üblicherweise für Kabeldurchführungen ausgewählt, die erhöhten Temperaturen ausgesetzt sind, insbesondere in Motorräumen und Bereichen in der Nähe von wärmeerzeugenden Komponenten. Im Vergleich zu vielen Allzweck-Gummimischungen behält Silikon seine Flexibilität und physikalischen Eigenschaften über einen breiteren Temperaturbereich bei.
Es bietet zudem eine gute Beständigkeit gegen thermische Alterung und wiederholte Temperaturwechsel, was dazu beiträgt, eine zuverlässige Abdichtung bei Wechseln zwischen Kaltstarts und hohen Betriebstemperaturen aufrechtzuerhalten. Silikon kann daher für Hochtemperatur-Kabelbaumanwendungen in Betracht gezogen werden, bei denen EPDM möglicherweise keine ausreichende thermische Leistung bietet. Bei der Materialauswahl sollte jedoch auch die Einwirkung von Ölen, Kraftstoffen und anderen Chemikalien berücksichtigt werden, da die Temperaturbeständigkeit allein nicht über die Eignung entscheidet.
Der Kontakt mit Öl, Kraftstoff und Chemikalien kann Elastomere mit höherer Beständigkeit als Allzweckmischungen erfordern. NBR, HNBR und FKM bieten unterschiedliche Beständigkeitsgrade gegenüber Ölen, Kraftstoffen, Hitze und Chemikalien, wodurch das Material an spezifische Betriebsbedingungen angepasst werden kann.
NBR (Nitril-Butadien-Kautschuk) bietet eine gute Beständigkeit gegen Öle und Kraftstoffe bei moderaten Temperaturen. Es kann für Kabeldurchführungen verwendet werden, die in Bereichen mit Öl- oder Kraftstoffkontakt installiert sind, in denen keine extreme Temperaturbeständigkeit erforderlich ist.
HNBR (hydrierter Nitril-Butadien-Kautschuk) bietet im Vergleich zu Standard-NBR eine verbesserte Hitzebeständigkeit und mechanische Haltbarkeit. Es kann für Anwendungen in Betracht gezogen werden, bei denen sowohl erhöhte Temperaturen als auch Ölkontakt höhere Anforderungen an die Kabeldurchführung stellen.
FKM (Fluorelastomer) bietet eine hohe Beständigkeit gegen Hitze, Kraftstoffe, Öle und viele aggressive Chemikalien. Es wird im Allgemeinen für anspruchsvolle Umgebungen ausgewählt, in denen herkömmliche Elastomere möglicherweise keine ausreichende Langzeitbeständigkeit bieten.
Die endgültige Materialwahl sollte die tatsächliche Betriebstemperatur, die Art und das Ausmaß der chemischen Belastung, Vibrationen, mechanische Beanspruchung und die erwartete Lebensdauer berücksichtigen. Die Auswahl des Elastomers entsprechend den ungünstigsten Bedingungen der Anwendung trägt dazu bei, das Risiko vorzeitiger Alterung und Dichtungsversagen zu verringern.
Platten-Kabeldurchführungen stellen das einfachste Design dar. Sie drücken den Gummi durch ein Loch, und ein Flansch auf jeder Seite hält ihn an Ort und Stelle. Diese Gummi-Kabeldurchführungen eignen sich gut für vibrationsarme Öffnungen, bei denen das Kabel fixiert bleibt. Schnapp-Kabeldurchführungen verfügen zusätzlich über eine Rastlippe, die in die Platte einrastet. Dieses Design bietet eine höhere Auszugsfestigkeit für anspruchsvolle Automobil-Kabeldurchführungen. Sie wählen Schnapp-Ausführungen, wenn sich das Bündel bewegt oder wenn die Montagegeschwindigkeit wichtig ist.
Geteilte Kabeldurchführungen verfügen über einen Schlitz an einer Seite. Sie installieren diese um vorhandene Kabel herum, ohne den Kabelbaum trennen zu müssen. Wartungs- und Nachrüstarbeiten profitieren von diesem Design. Diese Arten von geformten Gummi-Kabeldurchführungen sparen Arbeitszeit bei Reparaturen vor Ort. Jeder Stil erfüllt einen bestimmten Zweck im Leitfaden für das Design von Kabeldurchführungen.
Eine Kabelbaum-Durchführung im Automobilbereich führt oft mehrere Kabel durch eine Öffnung. Mehrloch-Designs lösen dieses Problem mit separaten Hohlräumen für jedes Kabel. Die internen Trennwände verhindern ein Scheuern zwischen den Drähten innerhalb des Bündels. Sie erhalten gleichzeitig eine saubere Trennung und eine zuverlässige Abdichtung. Diese Kabelbaum-Durchführungen vereinfachen die Montage für komplexe elektrische Systeme.
Fuste bietet verschiedene Produktvarianten für diese Anwendungen an. Tür-Faltenbalg-Durchführungen biegen sich bei Türbewegungen mit. Spritzwand-Kabeldurchführungen bewältigen Hitze und Schadstoffbelastung. Kabelbaum-Schutzschläuche schützen lange Kabelwege. Hochleistungs-Kabeldurchführungen dienen neuen Energiefahrzeugen mit Hochspannungssystemen. Diese Arten von geformten Gummi-Kabeldurchführungen decken nahezu jede Automobilanwendung ab. Sie wählen das Design, das Ihren Verlegeanforderungen und Umgebungsbedingungen entspricht. Hochwertige geformte Gummi-Kabeldurchführungen stellen sicher, dass Ihre Verkabelung die gesamte Lebensdauer des Fahrzeugs übersteht.
Sie schützen jedes Kabelbündel, das eine Metallplatte durchquert, mit einer Automobil-Kabelbaum-Durchführung. Diese Teile säumen die Öffnungen in Karosserieteilen, durch die Kabel von einer Zone zur anderen geführt werden. Der Gummi bildet eine abgedichtete Barriere, die Wasser und Staub aus dem Innenraum und dem Kofferraum fernhält. Ohne diesen Schutz gelangt Feuchtigkeit an die Steckverbinder und verursacht Korrosion. Sie verlängern die Lebensdauer des gesamten elektrischen Systems, wenn Sie hochwertige geformte Gummi-Kabeldurchführungen für diese Stellen spezifizieren.
Spritzwand-Kabeldurchführungenbewältigen die schwierigste Aufgabe in jedem Fahrzeug. Sie führen Kabel aus dem Motorraum in die Fahrgastzelle. Diese Kabeldurchführungen müssen gleichzeitig Hitze, Vibrationen und chemischer Belastung widerstehen. Motorräume erzeugen Vibrationsbeschleunigungswerte zwischen 1 und 5g über einen Frequenzbereich von 5 bis 500 Hz. Ihre Spritzwand-Kabeldurchführungen müssen dieses ständige Rütteln absorbieren, ohne ihre Dichtwirkung zu verlieren.

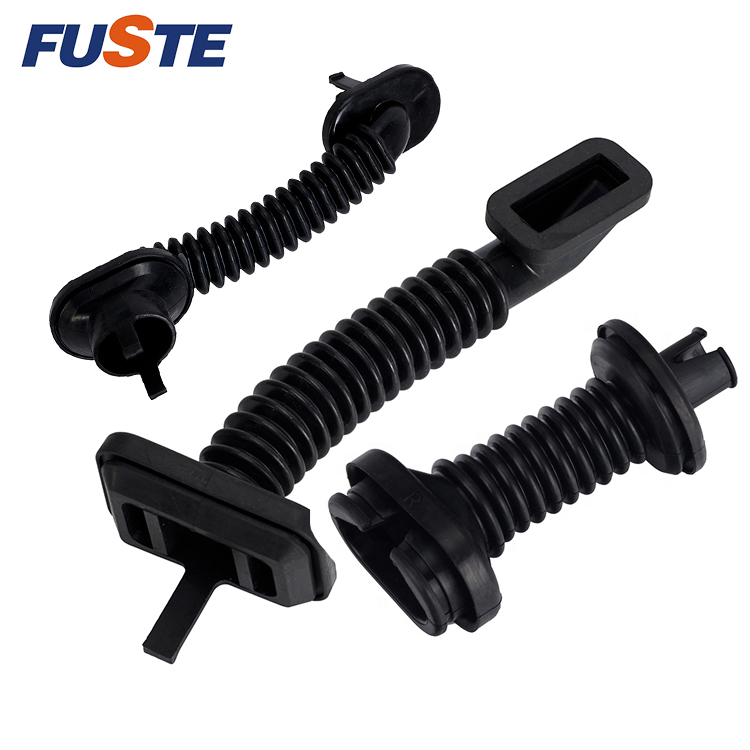

Tür-Faltenbalg-Durchführungen biegen sich bei jedem Öffnen und Schließen der Tür. Diese Gummi-Kabeldurchführungen schützen den Kabelbaum, der Lautsprecher, Schlösser und Fensterheber versorgt. Die gewellte Faltenbalgstruktur biegt sich bei der Türbewegung mit, ohne zu reißen. Karosserie-Kabeldurchführungen dichten Öffnungen in Bodenblechen, Radhäusern und Kofferraumböden ab. Sie verhindern, dass Straßengeräusche und Spritzwasser durch diese Lücken eindringen.
Motorraum-Kabeldurchführungen sind Hitze, Öl und ständigen Vibrationen ausgesetzt. Fahrgestell-Kabeldurchführungen schützen Bremsleitungen und Kraftstoffleitungen, die entlang des Rahmens verlaufen. Kabeldurchführungen für elektrische Systeme isolieren Sensoren und Aktoren vom Kontakt mit Metall. Schlauch- und Rohrdurchführungen verwenden dieselben geformten Gummi-Kabeldurchführungen, um Abrieb an Plattenkanten zu verhindern. Für Elektrofahrzeuge bieten Hochspannungs-Kabelbaum-Durchführungen eine hervorragende Isolierung gegen elektrische Gefahren. Diese geformten Gummi-Kabeldurchführungen erfüllen strenge Sicherheitsstandards für neue Energiefahrzeuge. Jede Anwendung erfordert eine sorgfältige Materialauswahl und präzise Abmessungen. Diese Kabeldurchführungen liefern zuverlässige Leistung in allen Automobilanwendungen, wenn Sie sie auf die Betriebsumgebung abstimmen.
Sie müssen das Material der Tülle an die vorherrschende Umgebung anpassen. Beginnen Sie mit dem Flüssigkeitskontakt. Wenn Kraftstoff, Öl oder Hydraulikflüssigkeit mit dem Bauteil in Berührung kommen könnten, schließen Sie EPDM sofort aus. EPDM besitzt eine hervorragende Ozon- und UV-Beständigkeit, aber keine Ölbeständigkeit. Nitril funktioniert unter 120°C mit Standardöl. Aromatische Kraftstoffe über 120°C erfordern möglicherweise Viton. Berücksichtigen Sie als Nächstes die Temperatur. Unter 120°C sind EPDM, NBR oder Neopren Optionen. Von über 120°C bis 230°C ohne aggressive Chemikalien kann Silikon gewählt werden. Wenn äußeres Licht oder Ozon möglich ist, vermeiden Sie Nitril, da es reißen kann. Wählen Sie stattdessen Neopren oder EPDM. Wenn sowohl äußere Einflüsse als auch Öle vorhanden sind, ist Viton am besten.
Die folgende Tabelle vergleicht gängige Verbindungen für den Einsatz unter der Motorhaube.
Verbindung
Temperaturbereich
Ozonbeständigkeit
Druckverformungsrest (% bei 70°C/72h)
Bester Anwendungsfall
Naturkautschuk (NR)
–50°C bis +70°C
Schlecht
25–35%
Nur Innenräume, vibrationsarme, ölfreie Umgebungen
Styrol-Butadien (SBR)
–40°C bis +90°C
Mäßig
20–30%
Budget-Automobilbereich – nicht in der Nähe von Abgaskrümmern verwenden
EPDM
–45°C bis +150°C
Hervorragend
10–18%
Standard für moderne Fahrzeuge – beständig gegen Kühlmittel, Bremsflüssigkeit, UV
Silikon
–60°C bis +200°C
Hervorragend
8–12%
Rennsport, Turbolader oder Anwendungen mit hohen Temperaturen unter der Motorhaube
Seriöse Hersteller führen ASTM D2000-Spezifikationen auf Datenblättern auf. Wenn nur „Gummi“ oder „hochwertiges Elastomer“ angegeben ist, gehen Sie von SBR oder generischem NR aus, sofern nichts anderes bewiesen ist. EPDM ist an einer mattschwarzen Oberfläche und einer leichten Kreidung erkennbar. Silikon fühlt sich bei kalten Temperaturen glatter und flexibler an.
Häufige Fehler führen zu vorzeitigem Ausfall. Die Verwendung der falschen Verbindung für die Flüssigkeit führt zu schnellem Abbau. EPDM in Öl und Nitril unter UV-Einstrahlung fallen beide frühzeitig aus. Die Ignorierung der vorherrschenden Umgebung ist ein weiterer Fehler. Die Materialauswahl sollte der primären Belastung folgen, nicht alten Gewohnheiten. Ein Material, das anfangs gut funktioniert, kann versagen, sobald sich die Umgebung ändert. Auch die Missachtung von Temperaturgrenzen führt zu Problemen. Die Hitze unter der Motorhaube kann die Einstufung von Standardverbindungen überschreiten. Sie müssen die Materialien an den tatsächlichen Temperaturbereich anpassen.
Messen Sie den vollen Außendurchmesser des Bündels, bevor Sie eine Tülle spezifizieren. Das Durchführungsmaß muss das Bündel mit Spielraum für Bewegungen aufnehmen. Ein Spalt lässt Feuchtigkeit und Lärm eindringen. Ein zu enger Sitz, der das Bündel zu stark komprimiert, verursacht Isolationsschäden. Sie benötigen das richtige Gleichgewicht für eine zuverlässige Abdichtung.
Die Plattendicke bestimmt die Nutbreite. Automobilbleche liegen typischerweise zwischen 0,8 mm und 2,5 mm. Ihre Tülle muss diese Dicke sicher greifen. Befestigungsmerkmale wie Schnapplippen oder umlaufende Rippen erzeugen Auszugswiderstand. Ohne ordnungsgemäße Befestigung verschiebt sich die Tülle bei Vibrationen. Der Gummi muss sich ausreichend komprimieren lassen, um die Position ohne dauerhafte Verformung zu halten.
Verwenden Sie diese Checkliste für Ihre Tüllen-Anfrage. Bestätigen Sie den Betriebstemperaturbereich am Installationspunkt. Identifizieren Sie alle Chemikalien, Öle, Kraftstoffe, Wasser- und Witterungseinflüsse. Messen Sie den Kabel- oder Schlauchdurchmesser präzise. Notieren Sie Plattendicke und Lochabmessungen. Definieren Sie Dichtungs- und Befestigungsanforderungen. Beschreiben Sie die erwarteten Betriebsbedingungen einschließlich Vibration und Bewegung. Diese Details helfen Lieferanten, die richtigen geformten Gummitüllen für Ihre Anwendung zu empfehlen. Ein vollständiger Leitfaden für Tüllendesign hilft Ihnen, kostspielige Fehler zu vermeiden. Die richtige Auswahl von geformten Gummitüllen sorgt für langfristige Leistung. Hochwertige geformte Gummitüllen schützen Ihre Verkabelung über Jahre hinweg. Das richtige Tüllenmaterial und die richtigen Abmessungen bieten zuverlässigen Umweltschutz in Automobilanwendungen.
Sie wählen zwischen zwei Hauptverfahren bei der Herstellung von geformten Gummitüllen. Beim Formpressen wird ungehärteter Gummi in eine beheizte Kavität gelegt. Die Presse schließt und übt Druck aus, während das Material aushärtet. Diese Methode eignet sich für kleine bis mittlere Produktionsvolumina und große Bauteilgrößen. Die Werkzeugkosten bleiben niedriger als beim Spritzgießen. Die Vorlaufzeiten für neue Werkzeuge sind kürzer. Sie erhalten Flexibilität für Designänderungen während der Entwicklung.
Beim Spritzgießen wird erhitzter Gummi unter hohem Druck in eine geschlossene Form gepresst. Dieser Prozess liefert schnellere Zykluszeiten und eine engere Maßkontrolle. Sie erzielen eine bessere Wiederholgenauigkeit über Millionen von Teilen. Die Werkzeugkosten sind höher und die Vorlaufzeiten länger. Die Investition zahlt sich für großvolumige Automobilprogramme aus. Ihre Tüllenkosten pro Einheit sinken bei Skalierung erheblich. Beide Verfahren produzieren hochwertige Tüllen, wenn Sie die Methode an Ihr Produktionsvolumen und Ihre Toleranzanforderungen anpassen.
Ein vollständiger Validierungsplan für Tüllen umfasst typischerweise drei Testkategorien. Die Maßprüfung verifiziert Lochdurchmesser, Nutbreite, Gesamtgeometrie und andere kritische Abmessungen anhand von technischen Zeichnungen. Die Materialprüfung bestätigt wichtige Verbindungseigenschaften wie Härte, Zugfestigkeit, Dehnung und Beständigkeit gegen Wärmealterung. Die Funktionsprüfung bewertet, wie die fertige Tülle unter tatsächlichen oder simulierten Betriebsbedingungen funktioniert.
Je nach Anwendung kann die Funktionsprüfung Wasser- und Staubeintrittstests, Halte- oder Auszugskrafttests, Temperaturwechseltests, Vibrationstests sowie die Bewertung der Kompressions- oder Dichtungsleistung umfassen. Diese Tests helfen dabei, Maßabweichungen, Materialabbau oder strukturelle Schwächen zu identifizieren, bevor die Teile die Fahrzeugmontage erreichen.
Für Automobilanwendungen bieten Qualitätsmanagementsysteme und branchenspezifische Anforderungen einen zusätzlichen Rahmen zur Kontrolle der Produktionskonsistenz. Inspektionsverfahren sollten eingehende Materialien, Formparameter, Maßhaltigkeit, visuelle Mängel und die Leistung des Endprodukts abdecken. Chargenbasierte Prüfungen und Rückverfolgbarkeit können ebenfalls dazu beitragen, Qualitätsprobleme zu identifizieren und konsistente Spezifikationen über die laufende Produktion hinweg aufrechtzuerhalten.
Ein strukturierter Prüfprozess reduziert das Risiko von vorzeitigem Versagen der Tülle, Dichtungsproblemen und Kabelschäden im Betrieb. Die spezifischen Tests und Abnahmekriterien sollten gemäß dem Material, dem Design, der Installationsumgebung und den OEM-Anforderungen der Tülle festgelegt werden.
Standardtüllen passen selten in jede Öffnung eines Fahrzeugs. Sie benötigen oft kundenspezifische Abmessungen, um sie an spezifische Blechdicken, Lochgeometrien und Kabelbündelgrößen anzupassen. Ein Lieferant mit starken Werkzeugkapazitäten kann Tüllen in nahezu jeder Form herstellen. Sie spezifizieren den Innendurchmesser, die äußere Flanschgröße, die Nutbreite und die Montagestruktur. Der Hersteller baut eine Form, die Ihrer Zeichnung entspricht.
Die Auswahl der Gummimischung folgt dem gleichen kundenspezifischen Weg. Sie wählen basierend auf Ihrer Betriebsumgebung zwischen EPDM, Silikon, NBR oder FKM. Kundenspezifische Härtegrade sind verfügbar, um Ihre Anforderungen zu erfüllen. Kundenspezifische Farben helfen bei der Identifizierung während der Montage. Die richtige Gummimischung bietet die Widerstandsfähigkeit, die Ihre Anwendung gegen Hitze, Chemikalien und Witterung erfordert.
Die Unterstützung von der Prototypenentwicklung bis zur Produktion ist bei kundenspezifischen Programmen wichtig. Sie benötigen einen Lieferanten, der Muster für Passformprüfungen erstellt, bevor er sich auf die vollständige Werkzeugausstattung festlegt. Dieser Schritt erkennt Designfehler frühzeitig und spart Geld. Sobald Sie den Prototyp freigeben, skaliert der Hersteller auf Produktionsmengen.
Sie sollten mehrere Faktoren bewerten, bevor Sie eine Tüllen-Anfrage (RFQ) an einen Lieferanten senden. Erfahrung in der Gummiverformung für die Automobilindustrie steht ganz oben auf der Liste. Ein Hersteller, der die Bedingungen unter der Motorhaube und die Anforderungen der IATF 16949 versteht, wird bessere Teile liefern. Material- und Werkzeugkapazitäten folgen als Nächstes. Können sie die von Ihnen benötigten Mischungen formen? Bauen sie ihre eigenen Werkzeuge?
Unterstützung bei der kundenspezifischen Entwicklung unterscheidet gute Lieferanten von großartigen. Sie möchten einen Partner, der Ihnen hilft, Ihr Design zu verfeinern, anstatt nur eine Bestellung auszuführen. Qualitätskontrolle und Tests müssen Automobilstandards erfüllen. Produktionskapazität und Lieferkonsistenz schützen Ihre Montagelinie vor Engpässen. Erfahrung mit OEM-Projekten zeigt, dass der Lieferant bereits Programme wie Ihres abgewickelt hat.
Fuste (Xiamen Fuste Rubber & Plastic Co., Ltd.) bietet kundenspezifische geformte Gummitüllen mit vollständiger Werkzeug- und Materialunterstützung. Das Unternehmen hält Zertifizierungen für Qualitätsmanagement, Umweltmanagement und Anforderungen der Automobilindustrie. Fuste liefert geformte Gummitüllen für Automobil-, Industrie- und Elektronikanwendungen. Sie können kundenspezifische Abmessungen, Mischungen und Farben für Ihre spezifischen Bedürfnisse anfragen.
Sie müssen Tüllendesign, Materialwahl und Anwendungsanforderungen aufeinander abstimmen, um Schutz, Abdichtung und langfristige Zuverlässigkeit zu erreichen. Eine Nichtübereinstimmung in einem dieser Bereiche führt zu vorzeitigem Versagen. Wählen Sie einen erfahrenen Hersteller von Gummitüllen mit Erfahrung in der Automobilformung und bei OEM-Projekten. Dies reduziert das Risiko bei kundenspezifischen Programmen und schützt Ihre Montagelinie. Verwenden Sie die Auswahl-Checkliste und die RFQ-Richtlinien, wenn Sie Tüllen für Ihr nächstes Projekt spezifizieren. Diese Werkzeuge helfen Ihnen, Anforderungen an Temperatur, chemische Belastung und Rückhaltung klar zu kommunizieren. Ihr Lieferant kann dann die richtige Mischung und die richtigen Abmessungen empfehlen. Die richtigen Tüllen bieten die Widerstandsfähigkeit, die Ihre Anwendungen erfordern. Beginnen Sie Ihre nächste Spezifikation mit diesen praktischen Schritten.
EPDM bewältigt die meisten Karosserieblech- und Außenöffnungen. Es widersteht Ozon, UV-Licht und Witterung ohne Rissbildung. Sie erhalten eine zuverlässige Abdichtung von rauer Winterkälte bis Sommerhitze. Wählen Sie EPDM für Türverkleidungen, Bodenwannen und äußere Karosseriedurchführungen, bei denen kein Kontakt mit Öl und Kraftstoff auftritt.
Silikon übertrifft EPDM in Hochtemperaturzonen. Motorräume und Leitungsführungen in der Nähe des Auspuffs setzen Tüllen extremer Hitze aus. Silikon behält unter diesen Bedingungen seine Flexibilität und Dichtungsintegrität bei. Spezifizieren Sie Silikon für den Schutz von Kabelbäumen unter der Motorhaube, wo thermische Beständigkeit wichtiger ist als Kosten.
Automobilbleche liegen typischerweise zwischen 0,8 mm und 2,5 mm. Messen Sie Ihre Blechdicke und Lochabmessungen, bevor Sie eine Tülle spezifizieren. Die Nutbreite muss diese Dicke sicher greifen. Schnapplippen oder umlaufende Rippen erzeugen den Auszugswiderstand, den Ihre Installation benötigt.
Hochvolt-Kabelbaumtüllen für Elektrofahrzeuge erfordern eine überlegene Isolierung und Schutz vor elektrischen Gefahren. Suchen Sie nach einem Lieferanten mit IATF 16949-Zertifizierung und Erfahrung in Programmen für Fahrzeuge mit neuer Energie. Fuste bietet hochbelastbare Tüllen für diese anspruchsvollen Anwendungen. Kundenspezifische Abmessungen, kundenspezifische Härte und Materialauswahl unterstützen Ihre spezifischen Bedürfnisse.
