Elektrofahrzeuge (EVs) stellen neue Anforderungen an Gummikomponenten in Kraftfahrzeugen. Batteriesysteme, Hochspannungsverkabelung, Ladeschnittstellen, elektrische Antriebseinheiten und fortschrittliche Wärmemanagementsysteme sind auf Gummiteile angewiesen, um Abdichtung, Isolierungsunterstützung, Schwingungskontrolle und Umweltschutz zu gewährleisten.
Obwohl viele in Elektrofahrzeugen verwendete Gummikomponenten denen in herkömmlichen Autos ähneln, können sich ihre Betriebsbedingungen unterscheiden. Höhere elektrische Spannungen, häufige Ladezyklen, Batterietemperaturschwankungen und die Einwirkung von Kühlmittel oder anderen Kfz-Betriebsstoffen beeinflussen die Materialauswahl und das Bauteildesign.
Für Erstausrüster (OEMs) und Käufer von Automobilkomponenten lautet die entscheidende Frage nicht einfach, welches Gummimaterial am besten abschneidet. Sondern welche Kombination aus Elastomer, Bauteilgeometrie, Herstellungsverfahren und Qualitätskontrolle die tatsächlichen Anforderungen der Anwendung erfüllt.
Kurze Antwort: EPDM eignet sich oft für witterungsbeständige Dichtungen und den Kabelschutz, Silikonkautschuk wird für Anwendungen in Betracht gezogen, die einen breiten Betriebstemperaturbereich erfordern, und NBR oder FKM können geeignet sein, wenn Öl, Kraftstoff oder der Kontakt mit bestimmten Chemikalien eine Rolle spielen. Bei EV-Gummiteilen muss die Materialauswahl auf der Betriebsumgebung des Bauteils, den elektrischen Sicherheitsanforderungen und validierten Leistungsspezifikationen basieren.
Elektrofahrzeuge haben das Layout und die Betriebsbedingungen verschiedener Automobilsysteme verändert. Batteriepacks, Hochspannungskabel, Ladeanschlüsse, Leistungselektronik und Elektromotoren bringen spezifische Designanforderungen für die sie umgebenden Gummikomponenten mit sich.
Diese Änderungen bedeuten nicht, dass jedes EV-Gummiteil ein völlig neues Material erfordert. In vielen Fällen bleiben bewährte Automobil-Elastomere geeignet. Der Unterschied liegt darin, wie sorgfältig Material und Bauteil auf den jeweiligen Anwendungszweck abgestimmt werden müssen.
Elektrische Isolierung und Schutz: Gummikomponenten um Hochspannungskabel und elektrische Steckverbinder müssen das entworfene Isoliersystem unterstützen, Kabel vor Abrieb schützen und dazu beitragen, das Eindringen von Wasser oder Staub in empfindliche Bereiche zu verhindern. Das gesamte elektrische Design und nicht allein das Gummimaterial bestimmt, ob das System seine Sicherheitsanforderungen erfüllt.
Temperaturschwankungen: Batteriebetrieb, Aufladen, Leistungselektronik und Wärmemanagement können benachbarte Komponenten Temperaturschwankungen aussetzen. Ein Gummiteil muss unter den angegebenen Betriebsbedingungen die erforderliche Flexibilität, Dichtungskraft und mechanische Integrität behalten.
Umweltabdichtung: Ladeanschlüsse, Batteriegehäuse und elektrische Anschlüsse können Regen, Spritzwasser, Staub, Reinigungsmitteln und wiederholten Steckzyklen ausgesetzt sein. Dichtungen müssen für die tatsächliche Gehäusegeometrie und das erforderliche Schutzniveau ausgelegt sein.
Vibration und Bewegung: Elektromotoren, Straßenverhältnisse und Kabelbewegungen erzeugen mechanische Beanspruchungen. Kabeldurchführungen, Faltenbälge und Schutzschläuche müssen Bewegungen ausgleichen können, ohne zu reißen, sich zu lockern oder übermäßigen Abrieb zu verursachen.
Für Hersteller, die Gummiteile für elektrische Fahrzeugsysteme entwickeln, machen diese Anforderungen eine frühzeitige Zusammenarbeit zwischen Konstrukteuren, Materialspezialisten und Lieferanten von Gummikomponenten besonders wertvoll.
Gummikomponenten kommen in einem Elektrofahrzeug überall vor, von der Ladeschnittstelle über das Verkabelungssystem bis hin zu den Flüssigkeitskreisläufen. Ihre Funktionen variieren je nach Einbauort, weshalb OEMs jedes Bauteil entsprechend seinen spezifischen mechanischen und ökologischen Anforderungen bewerten sollten.

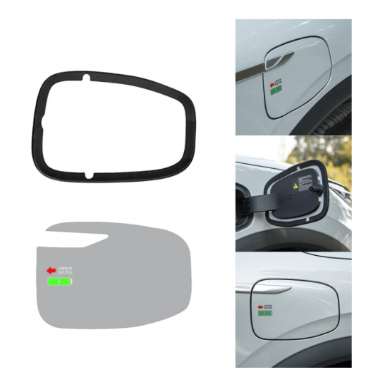

Ladeanschlussdichtungen tragen dazu bei, das Eindringen von Wasser, Staub und anderen Verunreinigungen um die Ladeschnittstelle herum zu begrenzen. Sie müssen einen geeigneten Kontaktdruck aufrecht erhalten und dabei die Geometrie des Ladeeingangs sowie die wiederholte Nutzung des Ladeverbinders berücksichtigen.
Die Materialauswahl hängt vom erforderlichen Temperaturbereich, der Einwirkung von Witterung und Reinigungsmitteln, dem Druckverformungsrest und der Verträglichkeit mit angrenzenden Materialien ab. Je nach Design können Silikon, EPDM oder andere qualifizierte Mischungen in Betracht gezogen werden.
Eine Ladeanschlussdichtung sollte nicht allein nach dem Materialnamen ausgewählt werden. Ihre Querschnittsgeometrie, Maßhaltigkeit, das Kompressionsverhalten und die Schutzanforderungen der gesamten Ladebaugruppe sind ebenso wichtig.

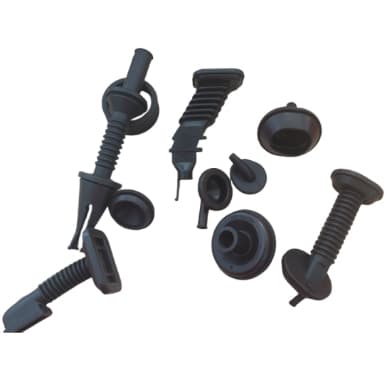

Kabelbaumtüllen schützen Kabel dort, wo sie durch Karosserieteile, Gehäuse und andere strukturelle Öffnungen geführt werden. Ohne geeigneten Schutz können scharfe Kanten und wiederholte Bewegungen die Kabelmäntel mit der Zeit beschädigen.
Bei EV-Anwendungen erfordern die Verlegung und der Schutz von Hochspannungskabeln besondere Aufmerksamkeit hinsichtlich Isoliersystemen, Kabeltrennung, Abriebfestigkeit und den elektrischen Sicherheitsanforderungen der Gesamtanlage. Eine Gummitülle bietet mechanischen Schutz und, sofern dafür ausgelegt, eine Umweltabdichtung. Sie sollte nicht automatisch als Ersatz für eine zertifizierte elektrische Isolierung oder andere dedizierte Sicherheitsschranken behandelt werden.
Der Innendurchmesser der Tülle, die Blechstärke, die Nutgeometrie, die Härte und die Flexibilität beeinflussen die Montage und den Halt. Kundenspezifische Abmessungen können erforderlich sein, wenn das Bauteil zu einem bestimmten Kabelstrang oder Fahrzeugkarosseriedesign passen muss.
Fuste Rubber bietet automotive wire harness grommets für Kabelschutzanwendungen an, einschließlich kundenspezifischer Bauteilkonfigurationen. Diese Teile sind für OEMs relevant, die den Kabelführungsschutz für Elektro- und herkömmliche Fahrzeuge bewerten.
Gummibälge und flexible Manschetten schützen bewegliche Verbindungen vor Wasser, Staub, Schmutz und Abrieb. Ihre flexible Konstruktion ermöglicht Bewegungen und hält gleichzeitig eine Schutzbarriere um die Verbindung aufrecht.
In Elektrofahrzeugen können ähnliche Komponenten um Türkabel, Kabeldurchgänge und andere bewegliche oder freiliegende Baugruppen herum verwendet werden. Die Balggeometrie muss eine ausreichende Ausdehnung und Stauchung ermöglichen, ohne übermäßige Belastung an den Falten oder Montagekanten.
Zu den Designüberlegungen gehören Wandstärke, Faltengeometrie, Gummihärte, Ermüdungsbeständigkeit, Montagehalt und Beständigkeit gegen die Umgebung. Das beste Design bringt Flexibilität und mechanische Festigkeit in Einklang, die über die gesamte beabsichtigte Lebensdauer erforderlich sind.
Für Projekte, die eine kundenspezifische Form erfordern, bieten Fuste Rubber's automotive wiring harness grommets und flexible Gummikomponenten eine relevante Referenz zur Besprechung anwendungsspezifischer Abmessungen und Materialoptionen.
Batteriegehäuse und Elektrogehäuse erfordern Dichtungslösungen, die auf die Gehäusestruktur, die Verbindungsmethode, die Umwelteinflüsse und die Betriebsbedingungen abgestimmt sind. Gummidichtungen können dazu beitragen, das Eindringen von Wasser und Staub zu verhindern und gleichzeitig Montagetoleranzen und thermische Bewegungen auszugleichen.
Bei diesen Anwendungen ist der Druckverformungsrest ein wichtiger Aspekt. Eine Dichtung, die im Laufe der Zeit zu viel von ihrer Rückstellkraft verliert, hält möglicherweise den beabsichtigten Kontaktdruck nicht mehr aufrecht. Chemische Beständigkeit, Temperaturalterung, Maßhaltigkeit und Montagekompression sollten ebenfalls bewertet werden.
Nicht jedes EV-Gehäuse verwendet denselben Dichtungsansatz. Einige Systeme verwenden Formdichtungen, während andere aufgeschäumte Materialien oder integrierte Dichtungsdesigns nutzen. OEM-Ingenieure sollten die spezifizierte Dichtungsarchitektur bestätigen, bevor sie eine Gummikomponente auswählen.
Für geeignete kundenspezifische Dichtungsanwendungen können Kunden Fuste Rubber's einsehen Automobil-Gummidichtungen und besprechen Sie das erforderliche Profil, das Material und die Leistungskriterien mit dem Lieferanten.
Es gibt keine einzelne Gummimischung, die alle Anforderungen von Elektrofahrzeugen erfüllt. Ingenieure müssen die Betriebstemperatur, den Medienkontakt, das Kompressionsverhalten, die Bewitterung, die mechanische Belastung sowie alle geltenden elektrischen oder regulatorischen Spezifikationen berücksichtigen.
Die folgende Tabelle fasst gängige Materialüberlegungen zusammen. Dies sind allgemeine Ausrichtungsrichtlinien, keine universellen Spezifikationen für alle Elektrofahrzeuge.
| Gummimaterial | Hauptmerkmale | Mögliche Anwendungen in Elektrofahrzeugen | Wichtigste Überlegungen |
|---|---|---|---|
| EPDM | Witterungs-, Ozon- und Wasserbeständigkeit | Kabeldurchführungen, Außendichtungen, Schutzbälge | Im Allgemeinen ungeeignet für den Kontakt mit Erdöl; Kompatibilität der Mischung bestätigen |
| Silikonkautschuk | Breiter Temperaturbereich und Flexibilität | Ausgewählte Ladeschnittstellendichtungen, Gehäusedichtungen für die Elektrik | Reißfestigkeit, Druckverformungsrest, Medienkompatibilität und Materialgüte überprüfen |
| NBR | Beständigkeit gegen viele Öle und Flüssigkeiten auf Erdölbasis | Ausgewählte ölberührende Dichtungen und mechanische Komponenten | Temperaturbereich, Bewitterung und Kompatibilität mit dem tatsächlichen Medium prüfen |
| FKM | Beständigkeit gegen viele Öle, Kraftstoffe und anspruchsvolle chemische Umgebungen | Spezialisierte Fluiddichtungen und anspruchsvolle thermische Anwendungen | Höhere Materialkosten; Tieftemperaturflexibilität und Kompatibilität variieren je nach Güteklasse |
Bei der Materialauswahl sollten auch das genaue Kühlmittel, Schmiermittel, Reinigungschemikalien oder andere Medien berücksichtigt werden, die mit dem Bauteil in Kontakt kommen können. Die Kompatibilität mit einer Flüssigkeit garantiert nicht die Kompatibilität mit jeder Formulierung oder Konzentration.
Beispielsweise kann EPDM eine praktische Wahl für eine witterungsausgesetzte Kabeldurchführung sein, während NBR besser für eine Dichtung geeignet ist, die einem kompatiblen Öl auf Erdölbasis ausgesetzt ist. Silikon kann in Betracht gezogen werden, wenn thermische Flexibilität wichtig ist, aber die spezifische Mischung muss dennoch mechanische und umweltbezogene Anforderungen erfüllen.
OEMs, die Optionen vergleichen, können sich auch den Vergleich von Fuste Rubber bezüglich EPDM, NBR und Silikonkautschuk für Automobilanwendungen ansehen, um zusätzlichen Kontext zur Materialauswahl zu erhalten.
Gummikomponenten für Elektrofahrzeuge müssen mehr tun, als nur an ihren Einbauort zu passen. Ihre Leistung hängt vom Zusammenspiel von Gummimischung, Bauteilgeometrie, Herstellungsverfahren und Einsatzumgebung ab.
Wiederholtes Erhitzen und Abkühlen kann Härte, Elastizität und Kompressionsverhalten von Gummi verändern. Das Material muss für den tatsächlichen Temperaturbereich und die Expositionsdauer qualifiziert sein, einschließlich lokaler Hitze, die in der Nähe von Leistungselektronik oder elektrischen Anschlüssen entsteht.
Ingenieure sollten zwischen kurzfristiger Temperaturtoleranz und langfristigem Alterungsverhalten unterscheiden. Eine Mischung, die eine kurze Temperaturspitze übersteht, behält ihre Dichtungseigenschaften nach längerer Einwirkung oder wiederholten Temperaturwechseln möglicherweise nicht bei.
Wärmemanagementsysteme von Elektrofahrzeugen verwenden möglicherweise spezielle Kühlmittel, Schmiermittel und andere Flüssigkeiten. Eine Gummikomponente, die mit diesen Medien in Kontakt kommt, muss Quellung, Erweichung, Verhärtung, Rissbildung oder inakzeptablen Maßänderungen widerstehen.
Die Prüfung sollte nach Möglichkeit mit der tatsächlichen Fluidformulierung und relevanten Betriebsbedingungen durchgeführt werden. Pauschale Aussagen wie chemikalienbeständiger Gummi reichen nicht aus, um die Eignung für eine bestimmte Batterie oder ein bestimmtes Kühlsystem festzustellen.
Dichtungskomponenten werden bei der Montage in der Regel komprimiert. Im Laufe der Zeit verlieren einige Gummimischungen einen Teil ihrer Fähigkeit, nach der Kompression ihre ursprüngliche Form wieder anzunehmen. Dieses als Druckverformungsrest bekannte Verhalten kann die Dichtkraft verringern und das Leckagerisiko erhöhen.
Bei Ladeanschlüssen und elektrischen Gehäusen sollten die Zielverformung, die Nutenabmessungen, die Oberflächengüte und die Materialeigenschaften gemeinsam bewertet werden. Eine geeignete Gummimischung kann eine falsch ausgelegte Dichtfläche nicht ausgleichen.
Gummi, der in der Nähe von Hochspannungssystemen verwendet wird, muss die Anforderungen erfüllen, die für seine Rolle in der kompletten elektrischen Baugruppe definiert sind. Je nach Anwendung müssen Ingenieure möglicherweise die dielektrischen Eigenschaften, die Kriechstromfestigkeit, die Entflammbarkeit, die Alterung und die Verträglichkeit mit angrenzenden Isoliermaterialien bewerten.
Nicht alle Gummimischungen bieten dieselben elektrischen Eigenschaften, und nicht jede Gummidichtung ist dazu gedacht, als elektrische Isolierbarriere zu dienen. Materialerklärungen und Testergebnisse sollten anhand der tatsächlichen Spezifikationen des Fahrzeugprogramms überprüft werden.
Selbst wenn das Material korrekt ausgewählt wurde, beeinflusst die Fertigungsqualität die Zuverlässigkeit des fertigen Bauteils. Kleine Maßabweichungen, Oberflächenfehler, unvollständige Füllung oder ungleichmäßige Vernetzung können Passform, Dichtdruck und Betriebsverhalten beeinträchtigen.
OEM-Einkäufer sollten bei der Lieferantenqualifizierung mehrere Faktoren bewerten:
Bei kundenspezifischen Formteilen beeinflusst das Werkzeugdesign auch Trennebenen, Grate, Dimensionsstabilität und Wiederholgenauigkeit. Das geeignete Formgebungsverfahren sollte entsprechend der Bauteilgeometrie, dem Materialverhalten, dem prognostizierten Bedarf und den geforderten Toleranzen ausgewählt werden.
Eine klare technische Spezifikation hilft einem Gummikomponentenhersteller, die Machbarkeit zu bewerten und ein geeignetes Material sowie einen geeigneten Produktionsweg zu empfehlen. Sie verringert zudem das Risiko wiederholter Designänderungen während der Bemusterung und Werkzeugentwicklung.
Vor der Anforderung eines Angebots sollten OEM-Käufer die folgenden Informationen vorbereiten:
Wenn das Material noch nicht festgelegt wurde, geben Sie zuerst die Betriebsbedingungen und Leistungsziele an. Ein qualifizierter Lieferant kann dann infrage kommende Elastomere bewerten und feststellen, welche Eigenschaften durch Prüfungen verifiziert werden müssen.
Fuste Rubber stellt kundenspezifische Gummiprodukte für Automobil- und Industrieanwendungen her, darunter Verdrahtungsschutzkomponenten, Formgummiteile und Dichtungsprodukte. Käufer können Zeichnungen, Muster, Abmessungen, Härte und Materialanforderungen mit dem Unternehmen besprechen, bevor das endgültige Design bestätigt wird.
Um relevante Produkte zu entdecken, besuchen Sie die Fuste Rubber-Website oder kontaktieren Sie das Team bezüglich eines Projekts für kundenspezifische EV-Gummikomponenten.
EPDM, Silikon, NBR und FKM werden in verschiedenen Automobilanwendungen eingesetzt. EPDM wird häufig für witterungsbeständige Dichtungen gewählt, Silikon für Anwendungen, die einen breiten Temperaturbereich erfordern, NBR für kompatible Ölkontaktanwendungen und FKM für ausgewählte anspruchsvolle chemische oder thermische Umgebungen. Die richtige Wahl hängt von den tatsächlichen Betriebsbedingungen des Teils ab.
EV-Gummikomponenten bieten Abdichtung, Kabel- und Verdrahtungsschutz, Schwingungsisolierung, flexible Bewegung und Schutz vor Umwelteinflüssen. Beispiele hierfür sind Ladeanschlussdichtungen, Kabelbaumdurchführungen, Faltenbälge und Batteriegehäusedichtungen.
EPDM kann für ausgewählte Batteriesystem-Abdichtungs- oder Verdrahtungsschutzanwendungen geeignet sein, wenn Temperatur, chemische Verträglichkeit, Druckverformungsverhalten und andere Eigenschaften den Konstruktionsanforderungen entsprechen. Es ist nicht automatisch für jede Batterieschnittstelle geeignet, insbesondere dort nicht, wo der Kontakt mit unverträglichen Ölen oder speziellen Kühlmitteln gegeben ist.
Nein. Silikon bietet nützliche Temperatur- und Flexibilitätseigenschaften, aber andere Materialien bieten möglicherweise ein besseres Verhältnis von Ölbeständigkeit, Abriebfestigkeit, mechanischer Festigkeit, Kosten oder Dichtungsleistung. Die Materialauswahl sollte auf der spezifischen Anwendung und nicht auf einer allgemeinen Rangliste von Elastomeren basieren.
Erstausrüster (OEMs) sollten eine Zeichnung oder ein Muster, Anwendungsdetails, Betriebstemperaturen, Flüssigkeitsexposition, Material- und Härteanforderungen, kritische Toleranzen, erwartete Mengen sowie geltende Prüf- oder Qualitätsstandards bereitstellen. Diese Informationen helfen dem Lieferanten bei der Beurteilung der Machbarkeit, der Werkzeuge und des geeigneten Herstellungsprozesses.
Prüfen Sie relevante Produkterfahrung, Material- und Prozessfähigkeiten, Maßprüfung, Rückverfolgbarkeit, Prüfverfahren, Musterfreigabe und die Fähigkeit, kundenspezifische Anforderungen zu erfüllen. Bestätigen Sie alle erforderlichen Qualitätszertifizierungen der Automobilindustrie direkt mit dem Lieferanten und überprüfen Sie deren Umfang und Gültigkeit.
